X射线它具有波长短、穿透力强、莹光、摄影作用及生物效用等特征。通过透视、摄片、照射等手段方法，对人体内部器客进行诊断及治疗。X射线射入人体后被吸收产生的生物效应对人体有损害，损害的程度随吸收剂量而定。一般来说，过小剂量对人体无大损害，大剂量可导致组织细胞破坏及血液系统方面的病变。
在放射科中经�；崾褂梅婪淦练缈璧瞂射线，目前市面上的防辐射屏风为单块金属铅板、或者多块金属铅板连接而成，重量大、移动不便、占用空间大，在使用时，首先需要根据室内实际情况进行尺寸形状定做，成本较高。
铅屏风的制作方法如下：
特征：包括端部固定架、中间固定架和铅胶皮；
所述的端部固定架包括支撑杆以及与支撑杆底部相连的底座A，所述的支撑杆为底部具有开口的门型结构，所述的底座A包括对称设置于支撑杆两侧的各两条成90度夹角的支腿，所述的支撑杆内顶部设置有夹持部；
所述的中间固定架包括支撑杆以及与支撑杆底部相连的底座B，所述的支撑杆为底部具有开口的门型结构，所述的底座B包括设置于支撑杆一侧的三条支腿，其中，中间的支腿与支撑杆固定连接，两边的支腿与支撑杆铰接且可绕支撑杆水平转动，所述的支撑杆内顶部设置有夹持部；
所述的铅胶皮两端分别通过端部固定架内的夹持部固定连接，中间部分穿过中间固定架并经中间固定架内的夹持部固定连接。
其中，优选方案如下：
所述的中间固定架的个数为1～3个�？梢愿菔导适褂眯枰�，组成多种结构形式的屏风，灵活多便。
所述的夹持部为弹簧夹。
所述的端部固定架和中间固定架由304不锈钢制作而成。
本实用新型所具有的有益效果是：(1)铅胶皮替代了传统的金属铅板，重量轻，方便移动；(3)借助铅胶皮柔软的特性，中间固定架的加入可以改变铅胶皮的角度方向，从而可以组成多种结构形式的屏风，适用于不同的空间结构下。
实施例1：

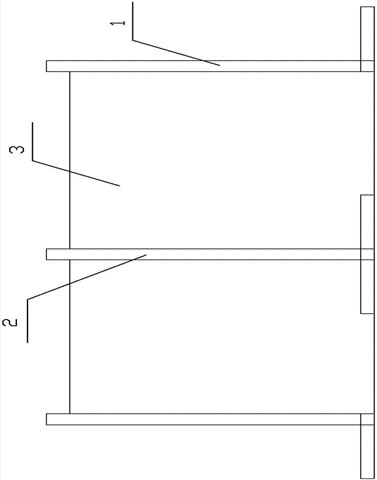

如图1～图3所示，一种防辐射屏风，包括端部固定架1、中间固定架2和铅胶皮3；

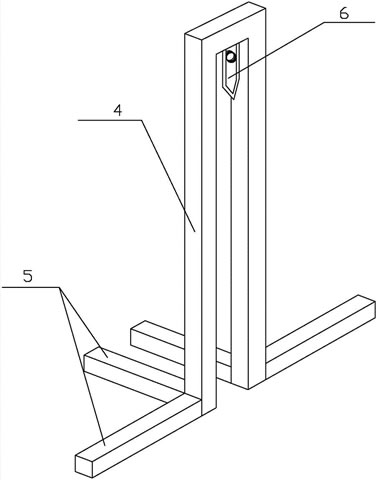

所述的端部固定架1包括支撑杆4以及与支撑杆4底部相连的底座A 5，所述的支撑杆4为底部具有开口的门型结构，所述的底座A 5包括对称设置于支撑杆4两侧的各两条成90度夹角的支腿，所述的支撑杆4内顶部设置有夹持部6；
所述的中间固定架2包括支撑杆4以及与支撑杆4底部相连的底座B 7，所述的支撑杆4为底部具有开口的门型结构，所述的底座B 7包括设置于支撑杆4一侧的三条支腿，其中，中间的支腿与支撑杆4固定连接，两边的支腿与支撑杆4铰接且可绕支撑杆4水平转动，所述的支撑杆4内顶部设置有夹持部6；
所述的铅胶皮3两端分别通过端部固定架1内的夹持部6固定连接，中间部分穿过中间固定架2并经中间固定架2内的夹持部6固定连接。
所述的中间固定架2的个数为1个。
所述的夹持部6为弹簧夹。
所述的端部固定架1和中间固定架2由304不锈钢制作而成。
1.一种防辐射屏风，其特征在于：包括端部固定架、中间固定架和铅胶皮；
所述的端部固定架包括支撑杆以及与支撑杆底部相连的底座A，所述的支撑杆为底部具有开口的门型结构，所述的底座A包括对称设置于支撑杆两侧的各两条成90度夹角的支腿，所述的支撑杆内顶部设置有夹持部；
所述的中间固定架包括支撑杆以及与支撑杆底部相连的底座B，所述的支撑杆为底部具有开口的门型结构，所述的底座B包括设置于支撑杆一侧的三条支腿，其中，中间的支腿与支撑杆固定连接，两边的支腿与支撑杆铰接且可绕支撑杆水平转动，所述的支撑杆内顶部设置有夹持部；
所述的铅胶皮两端分别通过端部固定架内的夹持部固定连接，中间部分穿过中间固定架并经中间固定架内的夹持部固定连接。
2.根据权利要求1所述的一种防辐射屏风，其特征在于：所述的中间固定架的个数为1～3个。
3.根据权利要求1所述的一种防辐射屏风，其特征在于：所述的夹持部为弹簧夹。
4.根据权利要求1所述的一种防辐射屏风，其特征在于：所述的端部固定架和中间固定架由304不锈钢制作而成。
|
